導向軸一端內螺紋型帶扳手槽型類別：導向軸

產品簡介：晉升泰專注數控車床加工,自動車床加工CNC加工,車銑複合精密零件，專業生產各類精密零件，涉及車削、冷鐓、衝壓等領域，集設計、研發、製造、銷售為一體。專業穩定的技術、生產和品質團隊，為客戶提供高難度、新材料，耐腐蝕、耐高溫等產品解決方案，實現進口精密零件完美替代，成...

在線谘詢谘詢熱線：400-0755-965

谘詢客服，我們快速為您報價，或者提供技術支持！

產品介紹

暫未有詳細信息

請按照選型步驟①-⑤選擇型式和參數後進行訂購。

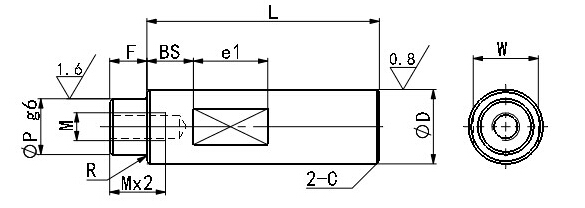

訂貨舉例：型式（①Type.②D)-③L-④M-⑤BS

PBCCR6-L25-M3-BS10

Type	材質	硬度	表麵處理
帶扳手槽型

PBCCR	SUS440C	SUS440C 高頻淬火53HRC~~	/

PBCCRG	SUS440C		鍍硬鉻鍍層硬度HV750~ 鍍層厚度3μm以上

Type	D(g6)		L 指定單位1mm	M 粗牙螺紋選擇	扳手槽尺寸			C
帶扳手槽型					BS	W	e1
PBCCR PBCCRG	6	-0.004 -0.012	20~600	3	BS=指定單位1mm !BS+e1≤L ！BS≥0	5	8	0.5
	8	-0.005 -0.014	20~800	3、4、5		7
	10			3、4、5、6		8
	12	-0.006 -0.017	20~1000	4、5、6、8		10	10
	13		25~1000	4、5、6、8		11
	15			4、5、6、8、10		13
	16		30~1200	4、5、6、8、10		14
	20	-0.007 -0.020		4、5、6、8、10、12		17		1.0

Mx2.5+4≥L時、螺紋底孔可能會貫通
