鉸鏈銷帶肩螺帽固定型L尺寸指定型防鬆螺帽類別：圓柱銷

產品簡介：晉升泰專注數控車床加工,自動車床加工CNC加工,車銑複合精密零件，專業生產各類精密零件，涉及車削、冷鐓、衝壓等領域，集設計、研發、製造、銷售為一體。專業穩定的技術、生產和品質團隊，為客戶提供高難度、新材料，耐腐蝕、耐高溫等產品解決方案，實現進口精密零件完美替代，成...

在線谘詢谘詢熱線：400-0755-965

谘詢客服，我們快速為您報價，或者提供技術支持！

產品介紹

· 請按照選型步驟①-③選擇型式和參數後進行訂購。

訂貨舉例：型式（①Type.②D)-③L

Type			相當材質	硬度	表麵處理	附件
標準螺帽	標準螺帽	U型螺帽				標準螺帽	防鬆螺帽
AHTTY	AHTTYF	AHTTYFU	S45C	/	四氧化三鐵保護膜	SUS304	SUS304
AHTTHRY	AHTTHRYF	AHTTHRYFU		40～45HRC
AHTSS	AHTSSF	AHTSSFU	SUS304	/	/
AHTCHR	AHTCHRF	AHTCHRFU	SUS440C	45~50HRC

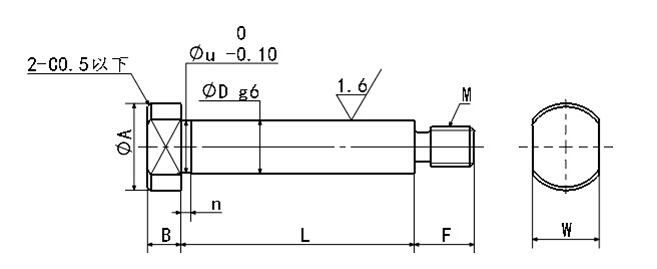

Type	D公差(g6)		L 指定單位0.1mm	A	W	B	F	(u)	(e)	M	附件螺帽
										粗牙螺紋
標準螺帽 AHTTYF AHTTHRYF AHTSSF AHTCHRF U型螺帽 AHTTYFU AHTTHRYFU AHTSSFU AHTCHRFU	4	-0.004 -0.012	5.0～50.0	7	5	3	6	3.9	1.5	M3	M3X0.5
	5		5.0～60.0	9	7	4		4.9		M4	M4X0.7
	6		10.0～100.0	10	8	5	9	5.8		M5	M5X0.8
	8	-0.005 -0.014		13	10			7.8		M6	M6X1.0
	10			16	13		12	9.8		M8	M8X1.25
	12	-0.006 -0.017	15.0～100.0	18	14		16	12		M10	M10X1.5
	15		20.0～100.0	24	21		18	15		M12	M12X1.75
	16							16
	20	-0.007 -0.020		27	23			20		M16	M16X2.0
	25			30	27			25
