鉸鏈銷直柱式扣環固定型L尺寸指定型類別：圓柱銷

產品簡介：晉升泰專注數控車床加工,自動車床加工CNC加工,車銑複合精密零件，專業生產各類精密零件，涉及車削、冷鐓、衝壓等領域，集設計、研發、製造、銷售為一體。專業穩定的技術、生產和品質團隊，為客戶提供高難度、新材料，耐腐蝕、耐高溫等產品解決方案，實現進口精密零件完美替代，成...

在線谘詢谘詢熱線：400-0755-965

谘詢客服，我們快速為您報價，或者提供技術支持！

產品介紹

· 請按照選型步驟①-③選擇型式和參數後進行訂購。

訂貨舉例：型式（①Type.②D)-③L

AHQTYF3-L15

Type		相當材質	硬度	表麵處理	附件
L尺寸固定型	L尺寸指定型
AHQTHRY	AHQTHRYF	S45C	40～45HRC	四氧化三鐵保護膜	2個扣環
AHQSS	AHQSSF	SUS304	/	/
/	AHQCHRF	SUS440C	45~50HRC

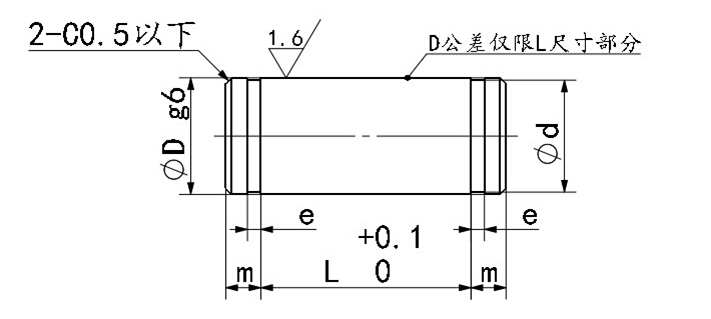

Type	D公差(g6)		L 指定單位0.1mm	e		m	d		附屬扣環
					容差			容差	形狀	JIS公稱規格*
	3	-0.002 -0.008	5.0～50.0	0.5	+0.05 +0.00	2	2	+0.06 +0.00	E型	d2
	4	-0.004 -0.012
				0.7	+0.1 +0.0		3
	5		10.0～60.0				4	+0.075 +0.000		d3
										d4
AHQTHRYF	6		10.0～100.0				5			d5
AHQSSF	8	-0.005 -0.014		0.9		3	7	+0.09 +0.00		d7
AHQCHRF									C型	公稱直徑10
								-0.00 -0.09
	10		15.0～100.0	1.15	+0.14 +0.00		9.6			公稱直徑12
	12	-0.006 -0.017				4	11.5	-0.00 -0.11
	15		25.0～100.0				14			公稱直徑15
	16		30.0～100.0				15			公稱直徑16
	20	-0.007 -0.020		1.35			19	-0.00 -0.21		公稱直徑20
	25						24			公稱直徑25
