鉸鏈銷直柱式開口銷固定型L尺寸指定型類別：圓柱銷

產品簡介：晉升泰專注數控車床加工,自動車床加工CNC加工,車銑複合精密零件，專業生產各類精密零件，涉及車削、冷鐓、衝壓等領域，集設計、研發、製造、銷售為一體。專業穩定的技術、生產和品質團隊，為客戶提供高難度、新材料，耐腐蝕、耐高溫等產品解決方案，實現進口精密零件完美替代，成...

在線谘詢谘詢熱線：400-0755-965

谘詢客服，我們快速為您報價，或者提供技術支持！

產品介紹

· 請按照選型步驟①-③選擇型式和參數後進行訂購。

訂貨舉例：型式（①Type.②D)-③L

AHOTHRYF3-L5

Type		相當材質	硬度	表麵處理	附件
L尺寸固定型	L尺寸指定型
AHOTHRY	AHOTHRYF	S45C	40～45HRC	四氧化三鐵保護膜	2個開口銷	SUS304
/	AHOSSF	SUS304	/	/
	AHOCHRF	SUS440C	45~50HRC

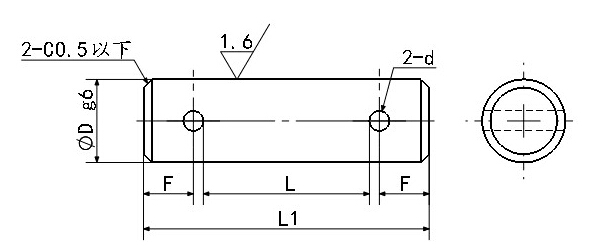

Type	D公差(g6)		L 指定單位為0.1mm	L1	F	d	附件開口銷

AHOTHRYF AHOSSF AHOCHRF	3	-0.002 -0.008	5.0～50.0	L+4.8	2	0.8	d0.7-L8
	4	-0.004 -0.012		L+6	2.5	1	d0.9-L10
	5		10.0～70.0	L+7.2	3	1.2	d1.0-L10
	6		10.0～100.0	L+8.6	3.5	1.6	d1.4-L10
	8	-0.005 -0.014		L+10	4	2	d1.8-L12
	10		15.0～100.0	L+12.5	5	2.5	d2.3-L15
	12	-0.006 -0.017		L+15.2	6	3.2	d2.9-L20
	15		25.0～100.0	L+18	7	4	d3.7-L20
	16						d3.7-L25
	20	-0.007 -0.020	30.0～100.0	L+22	8.5	5	d4.6-L35
	25
