懸臂銷嵌入外螺紋安裝內螺紋型台階型類別：圓柱銷

產品簡介：晉升泰專注數控車床加工,自動車床加工CNC加工,車銑複合精密零件，專業生產各類精密零件，涉及車削、冷鐓、衝壓等領域，集設計、研發、製造、銷售為一體。專業穩定的技術、生產和品質團隊，為客戶提供高難度、新材料，耐腐蝕、耐高溫等產品解決方案，實現進口精密零件完美替代，成...

在線谘詢谘詢熱線：400-0755-965

谘詢客服，我們快速為您報價，或者提供技術支持！

產品介紹

暫未有詳細信息

請按照選型步驟①-⑥選擇型式和參數後進行訂購。

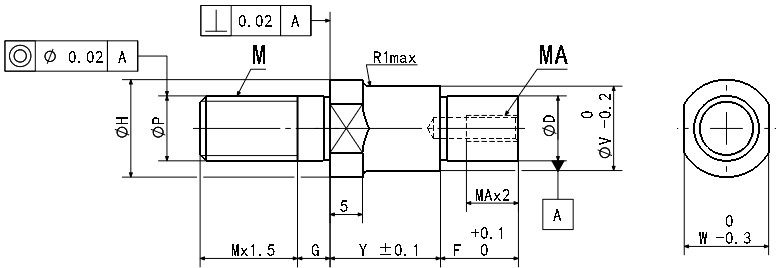

訂貨舉例：型式（①Type.②D)-③Y-④F-⑤G-⑥MA

AXIS10-Y25-F18-G8-MA6

型號	材質	表麵處理
AXITY	S45C	四氧化三鐵保護膜
AXITN	S45C	無電解鍍鎳
AXIS	SUS303	-

Y≥17時，扳手槽為15,Y＜17時，扳手槽銑穿！ W＜E時，兩平麵寬度W將擴展到直徑E的部位！Y+F≤100 ！ MA及Y.F的尺寸請參閱表1後指定。

型號	D(g6)		指定單位1mm			MA粗牙螺紋選擇	P（g6）	M 粗牙螺紋	E	H	W
			Y	F	G
AXITY	6	-0.004 -0.012	7~60	5~100	5~10	3	6	M6	8	10	8
AXITN	8	-0.005 -0.014				4	8	M8	10	12	10
AXIS	10					4、5、6	10	M10	13	15	13
	12	-0.006 -0.017		10~100	5~15	5、6、8	12	M12	15	17	14
	15					6、8、10			18	20	17
