圓形支柱兩端外螺紋不帶扳手槽型類別：支柱類

產品簡介：晉升泰專注數控車床加工,自動車床加工CNC加工,車銑複合精密零件，專業生產各類精密零件，涉及車削、冷鐓、衝壓等領域，集設計、研發、製造、銷售為一體。專業穩定的技術、生產和品質團隊，為客戶提供高難度、新材料，耐腐蝕、耐高溫等產品解決方案，實現進口精密零件完美替代，成...

在線谘詢谘詢熱線：400-0755-965

谘詢客服，我們快速為您報價，或者提供技術支持！

產品介紹

· 請按照選型步驟①-⑧選擇型式和參數後進行訂購。

訂貨舉例：型式（①Type.②D)-③L-④B-⑤E-⑥BS-⑦M-⑧N

SEBS6-L15-B5-E5-M3-N4

Type		材質	表麵處理
帶扳手槽	不帶扳手槽	材質	表麵處理
SENS	SEBS	SUS303	/
SENQN	SEBQN	1215環保鐵	無電解鍍鎳
SENH	SEBH	H59	/

·
BS≤L-e1 L-BS≤NX3時，必須滿足W-N≥2 L≥Nx3+2

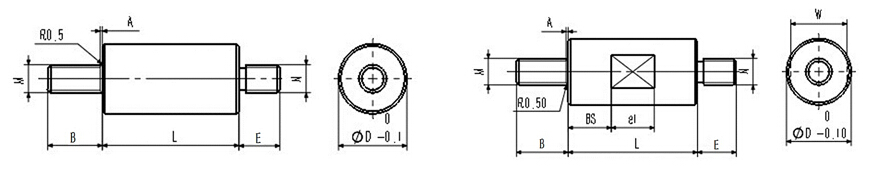

帶扳手槽	不帶扳手槽	D	L 指定單位1mm	B 指定單位1mm	E 指定單位1mm	BS 指定單位1mm	粗牙螺紋 M 選擇 N 選擇	W	e1	A
SENS SENQN SENH	SEBS SEBQN SEBH	6	15~50	5~10	5~10	0~42	3、4	5	8	1
		8	20~150	8~30	8~20	0~142	4、5	7		1.6
		10	20~350	8~45	8~20	0~342	4、5、6	8		2
		12	25~400	10~50	10~30	0~390	5、6、8	10	10	2.5
		15	30~400	12~50	12~30	0~390	6、8、10	13		3
		20	40~400	15~60	15~40	0~390	6、8、10、12	17		3.5
