六角形支柱兩端外螺紋類別：支柱類

產品簡介：晉升泰專注數控車床加工,自動車床加工CNC加工,車銑複合精密零件，專業生產各類精密零件，涉及車削、冷鐓、衝壓等領域，集設計、研發、製造、銷售為一體。專業穩定的技術、生產和品質團隊，為客戶提供高難度、新材料，耐腐蝕、耐高溫等產品解決方案，實現進口精密零件完美替代，成...

在線谘詢谘詢熱線：400-0755-965

谘詢客服，我們快速為您報價，或者提供技術支持！

產品介紹

請按照選型步驟①-⑦選擇型式和參數後進行訂購。

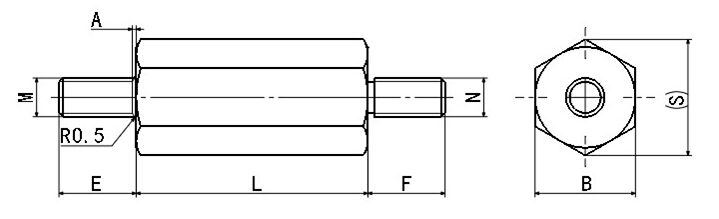

訂貨舉例：型式（①Type.②B)-③L-④E-⑤F-⑥M-⑦N

SHPS6-L15-E5-F5-M3-N4

Type	相當材質	表麵處理
兩端外螺紋型	相當材質	表麵處理
SHPS	SUS303	/
SHPQN	1215環保鐵	無電解鍍鎳
SHPH	H59	/

L≥NX3+2 L= 8~300時通常公差±0.2，L=301~400時±0.3

兩端外螺紋型	B	L 指定單位1mm	E 指定單位1mm	F 指定單位1mm	粗牙螺紋 M 選擇 N 選擇	A	(S）
SHPS SHPQN SHPH	6	15~50	5~20	5~10	3、4	1.5	6.9
	7	20~150	5~20	5~10	3、4	1.5	8.1
	8	20~250	8~40	8~10	4、5	1.6	9.2
	10	25~350	8~40	8~20	4、5、6	2	11.5
	12	25~400	10~50	10~20	5、6、8	2.5	13.9
	13	30~400	10~50	10~20	5、6、8	2.5	15
	14	35~400	12~50	12~20	6、8、10	3	16.2
	17	35~400	12~60	12~20	6、8、10	3	19.6
